2QP-CCGW09T304 BX470

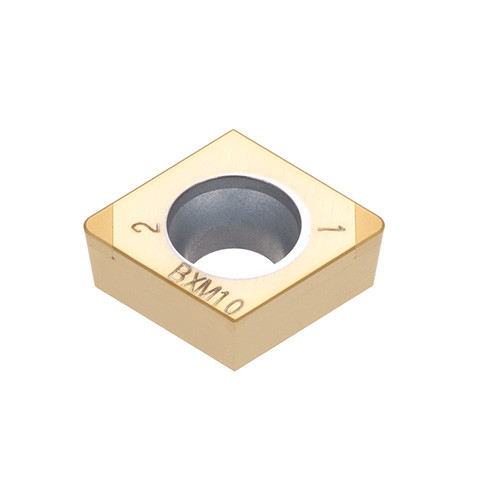

Rhombische 80° CBN-Wendeschneidplatte, M/G-Klasse, mit positivem 7° Freiwinkel
Produktspezifikationen
| geeignet für Werkstoff(e): | | Hochlegierte Werkstoffe | | Min. Schnitttiefe | 0.05 mm |
| Anwendung | | Schlichtkopf, 90° Anstellwinkel | Wendeschneidplatten | | Schneidenlänge max. (APMX) | 0.5 mm |
| Eckenradius (RE) | 0.4 mm | Min. Vorschub Drehen (ft(min)) | 0.05 mm/rev |
| Schneidkantenlänge (L) | 9.7 mm | Maximaler Vorschub | 0.2 mm/rev |
| Schneideinsatzdicke (S) | 3.97 mm | Hauptfreiwinkel (AN) | 7 Degrees |
| Durchmesser Inkreis (IC) | 9.525 mm | Richtung (HAND) | Neutral |
| Schneidstoff | PCBN | Spanformer | FT-CBN |
| Beschichtung | Uncoated | Maßsystem | Metric |
| Qualität | BX470 | Schaftausführung | Carbide |
| Befestigungslochdurchmesser (D1) | 4.4 mm | Schneidkantenlänge effektiv (LE) | 2.3 mm |
| Produktart | Turn Ultra hard Inserts | Metrisch/Inch | M |
Produkteigenschaften
| Produktbeschreibung | Rhombische 80° CBN-Wendeschneidplatte, M/G-Klasse, mit positivem 7° Freiwinkel | Gruppenbezeichnung | 2QP-CCM/GW |
| Bemerkung | The last letter of designation means Edge preparation (EP) as below. Without letter, SR: Standard EP F: Sharp edge E: EP for preventing vibration and for suppressing work deformation L: EP for reducing flank wear LF: EP for reducing burrs LC: EP for reducing crater wear LT, H, HC: EP for reducing fracture FW, MW, W, WL, WJ, WG: Wiper | Hersteller | Tungaloy |
| COO | JAPAN |
Versandinfos
Verpackungsgewicht
0.0160
Name
Turning Indexable Inserts
Gruppenbezeichnung
2QP-CCM/GW
Hersteller
Tungaloy
